Cấu tạo AHU (Air Handling Unit) bao gồm nhiều bộ phận phối hợp với nhau để xử lý và phân phối không khí trong hệ thống HVAC, là một phần quan trọng trong tẩy rửa AHU.
Một AHU tiêu chuẩn gồm các thành phần chính như filter, coil, quạt gió và khay nước ngưng. Các bộ phận này giúp lọc không khí, trao đổi nhiệt, kiểm soát độ ẩm và đảm bảo lưu thông không khí trong toàn bộ tòa nhà.

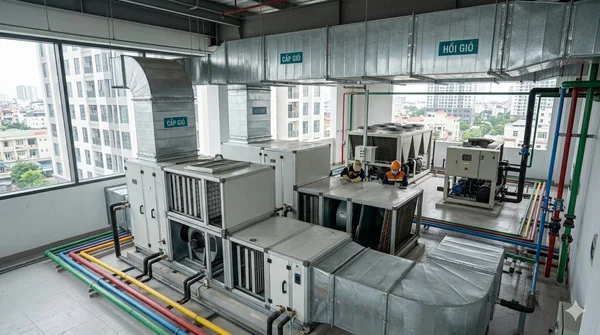

Trong các hệ thống HVAC trung tâm, AHU thường được thiết kế dạng module, giúp dễ dàng bảo trì và thay thế các bộ phận khi cần thiết.

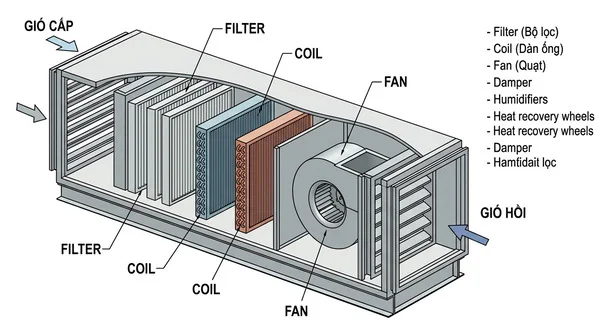

1. AHU Gồm Những Bộ Phận Chính Nào?
Một AHU tiêu chuẩn thường bao gồm các thành phần sau:
- Bộ lọc không khí (Filter)
- Coil trao đổi nhiệt (Cooling/Heating Coil)
- Quạt gió (Fan)
- Khay nước ngưng (Drain Pan)
- Vỏ và khung AHU
- Hệ thống điều khiển
Cấu tạo AHU chi tiết giúp hiểu rõ vai trò từng bộ phận trong hệ thống HVAC.
2. Bộ Lọc Không Khí (Filter)
Filter AHU là bộ phận đầu tiên trong AHU, có nhiệm vụ giữ lại bụi, vi khuẩn và các hạt ô nhiễm trong chất lượng không khí trong nhà (IAQ) trước khi không khí đi vào hệ thống.
Có nhiều loại filter như:
- Pre-filter (lọc thô)
- Medium filter (lọc trung)
- HEPA filter (lọc tinh)
Nếu filter bị tắc, lưu lượng gió giảm và ảnh hưởng trực tiếp đến hiệu suất của hệ thống HVAC. Trong thực tế vận hành, filter AHU thường bị bám bụi sau vài tháng, làm giảm lưu lượng gió và tăng áp suất trong hệ thống.
3. Coil Trao Đổi Nhiệt
Coil AHU là bộ phận quan trọng giúp làm lạnh hoặc gia nhiệt không khí.
- Cooling coil: sử dụng nước lạnh từ chiller để làm mát không khí
- Heating coil: sử dụng nước nóng hoặc điện để gia nhiệt
Hiệu suất của coil phụ thuộc vào độ sạch của bề mặt trao đổi nhiệt. Khi coil bị bẩn, khả năng làm lạnh giảm và hệ thống HVAC sẽ tiêu thụ nhiều điện năng hơn.
4. Quạt Gió (Fan)
Quạt gió có nhiệm vụ hút và đẩy không khí qua AHU và hệ thống ống gió.
Có hai loại quạt phổ biến:
- Forward curved fan
- Backward curved fan
Quạt ảnh hưởng trực tiếp đến lưu lượng gió (airflow) trong hệ thống HVAC.
5. Khay Nước Ngưng (Drain Pan)
Khi không khí đi qua coil lạnh, hơi nước sẽ ngưng tụ và chảy xuống drain pan AHU (khay nước ngưng) – bộ phận quan trọng trong hệ thống HVAC.
Nếu drain pan AHU không được vệ sinh định kỳ, hệ thống có thể gặp nhiều vấn đề như:
- có thể bị tắc
- phát sinh vi khuẩn và nấm mốc
- gây mùi hôi trong hệ thống
6. Vỏ Và Khung AHU
Vỏ AHU được thiết kế kín để:
- hạn chế thất thoát nhiệt
- giảm tiếng ồn
- bảo vệ các bộ phận bên trong
Các tấm panel thường có lớp cách nhiệt để tăng hiệu quả vận hành.
7. Hệ Thống Điều Khiển
AHU được tích hợp hệ thống điều khiển để giám sát và điều chỉnh:
- nhiệt độ
- độ ẩm
- lưu lượng gió
Trong các tòa nhà hiện đại, AHU thường kết nối với hệ thống BMS để tối ưu vận hành.
8. Vai Trò Của Từng Bộ Phận Trong AHU
Mỗi bộ phận trong AHU có chức năng riêng nhưng hoạt động đồng bộ:
- Filter → lọc không khí
- Coil → xử lý nhiệt
- Fan → lưu thông không khí
- Drain pan → thoát nước
- Control → điều khiển hệ thống
Nếu một bộ phận gặp vấn đề, toàn bộ hiệu suất của AHU có thể bị ảnh hưởng.
9. Vì Sao Cần Hiểu Cấu Tạo AHU?
Việc hiểu rõ cấu tạo AHU giúp:
- vận hành hệ thống HVAC hiệu quả hơn
- phát hiện sớm các sự cố
- tối ưu bảo trì và vệ sinh thiết bị
Trong thực tế, nhiều sự cố trong HVAC bắt nguồn từ việc các bộ phận như coil hoặc filter bị bẩn nhưng không được xử lý kịp thời. Việc hiểu cấu tạo AHU cũng giúp xác định bao lâu nên tẩy rửa AHU để đảm bảo hiệu suất hệ thống.
10. FAQ – Câu hỏi thường gặp về cấu tạo AHU
AHU gồm bao nhiêu bộ phận?
Một AHU cơ bản thường có từ 4 đến 6 bộ phận chính như filter, coil, fan và drain pan.
Bộ phận nào quan trọng nhất trong AHU?
Coil và filter là hai bộ phận ảnh hưởng trực tiếp đến hiệu suất và chất lượng không khí.
AHU có cần bảo trì không?
Có. Các bộ phận như coil, filter và khay nước ngưng cần được vệ sinh định kỳ để đảm bảo hiệu suất hoạt động.
Kết Luận
Cấu tạo AHU bao gồm nhiều bộ phận quan trọng như filter, coil, quạt gió và khay nước ngưng. Các thành phần này hoạt động cùng nhau để xử lý và phân phối không khí trong hệ thống HVAC.
Khi các bộ phận như coil hoặc filter bị bẩn, bạn có thể nhận biết qua các dấu hiệu AHU bẩn trong quá trình vận hành.
Hiểu rõ cấu tạo AHU không chỉ giúp tối ưu vận hành mà còn giúp nâng cao hiệu quả bảo trì và kéo dài tuổi thọ thiết bị trong hệ thống HVAC.
