So Sánh AHU Và FCU Trong Hệ Thống HVAC

Tổng Quan: AHU Và FCU Khác Nhau Ở Điểm Nào?

AHU (Air Handling Unit) và FCU (Fan Coil Unit) đều là thiết bị xử lý không khí trong hệ thống HVAC, nhưng chúng khác nhau về quy mô, chức năng và vai trò trong hệ thống.

👉 Hiểu đơn giản:

• AHU = xử lý không khí trung tâm + IAQ + khí tươi
• FCU = làm lạnh cục bộ trong từng phòng

AHU Là Gì?

AHU là thiết bị trung tâm trong hệ thống HVAC, có nhiệm vụ:

• lọc không khí qua filter
• làm lạnh hoặc sưởi qua coil
• kiểm soát độ ẩm
• cấp khí tươi và phân phối qua hệ thống ống gió

Hoạt động này dựa trên nguyên lý hoạt động của AHU trong hệ thống HVAC.

Cấu tạo AHU bao gồm các bộ phận chính:

• filter AHU (lọc bụi)
• coil AHU (trao đổi nhiệt)
• quạt (fan)
• drain pan (khay nước ngưng)

 AHU thường đặt tại:

• phòng kỹ thuật
• rooftop
• khu vực trung tâm

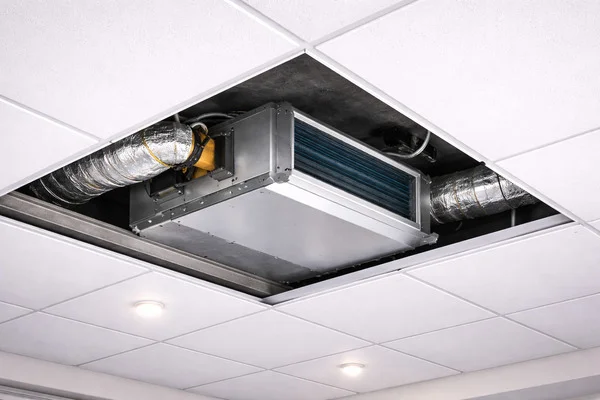

FCU Là Gì?

FCU là thiết bị nhỏ, lắp đặt trực tiếp trong phòng hoặc khu vực sử dụng.

Chức năng:

• làm lạnh hoặc sưởi không khí
• tuần hoàn không khí trong phòng

Cấu tạo FCU:

• coil
• quạt
• bộ điều khiển

 FCU không có chức năng cấp khí tươi hoặc lọc sâu như AHU . Trong thực tế, nhiều hệ thống chỉ sử dụng FCU mà không có AHU sẽ gặp vấn đề về thiếu khí tươi, gây cảm giác ngột ngạt trong không gian kín.

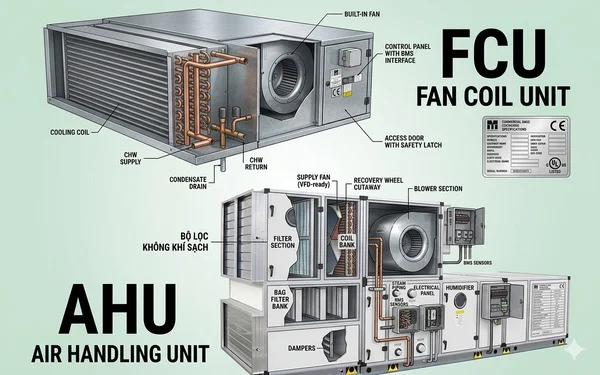

So Sánh AHU Và FCU Chi Tiết

1. Vai trò trong hệ thống HVAC

• AHU: thiết bị trung tâm xử lý không khí
• FCU: thiết bị đầu cuối (terminal unit)

2. Khả năng xử lý IAQ

• AHU:
  • lọc bụi (PM2.5)
  • kiểm soát độ ẩm
  • cấp khí tươi
• FCU:
  • không xử lý IAQ
  • chỉ tuần hoàn không khí

Đây là điểm khác biệt quan trọng nhất.

3. Hệ thống ống gió

• AHU:
  • có hệ thống duct lớn
  • phân phối khí toàn tòa nhà
• FCU:
  • thường không có duct hoặc rất nhỏ

4. Quy mô phục vụ

• AHU: toàn bộ khu vực lớn
• FCU: từng phòng riêng lẻ

5. Kiểm soát và vận hành

• AHU: điều khiển tập trung
• FCU: điều khiển độc lập

6. Tiêu thụ năng lượng

• AHU: tối ưu khi vận hành lớn
• FCU: linh hoạt nhưng có thể kém tối ưu nếu nhiều thiết bị

7. Bảo trì

• AHU:
  • phức tạp
  • cần bảo trì định kỳ (coil, filter, drain pan), đặc biệt trong quá trình tẩy rửa AHU để đảm bảo hiệu suất hệ thống
• FCU:
  • đơn giản hơn
  • dễ vệ sinh

Việc xác định bao lâu nên tẩy rửa AHU là yếu tố quan trọng trong vận hành hệ thống.

Bảng So Sánh Nhanh

Khi Nào Nên Dùng AHU?

Bạn nên chọn AHU khi:

• công trình lớn
• cần kiểm soát IAQ
• yêu cầu thông gió
• tiêu chuẩn cao (bệnh viện, nhà máy)

Khi Nào Nên Dùng FCU?

FCU phù hợp khi:

• không gian nhỏ
• cần điều khiển riêng từng phòng
• không yêu cầu khí tươi

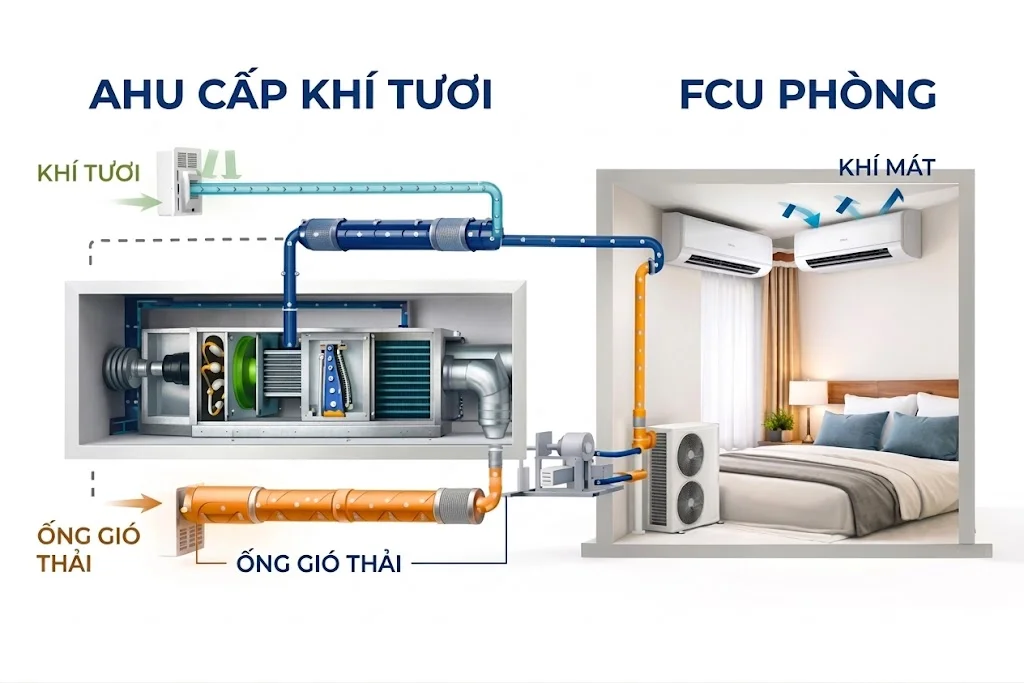

Giải Pháp Kết Hợp AHU + FCU (RẤT PHỔ BIẾN)

Trong thực tế, nhiều hệ thống HVAC hiện đại sử dụng:

• AHU → cấp khí tươi
• FCU → làm lạnh từng phòng

 Lợi ích:

• đảm bảo chất lượng không khí (IAQ)
• tiết kiệm năng lượng
• tăng tính linh hoạt

Ảnh Hưởng Đến Chi Phí Vận Hành

1. AHU

• chi phí đầu tư cao
• nhưng tối ưu vận hành khi quy mô lớn

2. FCU

• đầu tư thấp
• nhưng tổng điện năng có thể cao nếu nhiều thiết bị

Lỗi Thường Gặp Khi Chọn Sai

• dùng FCU cho không gian cần IAQ → không đủ khí tươi
• dùng AHU cho không gian nhỏ → lãng phí

 lựa chọn sai = tốn điện + kém hiệu quả

FAQ – Câu hỏi thường gặp

1. AHU có thay thế được FCU không?

Không hoàn toàn. AHU và FCU có vai trò khác nhau.

2. FCU có cần AHU không?

Có trong nhiều hệ thống để cấp khí tươi.

3. AHU có tiết kiệm điện hơn không?

Trong hệ thống lớn, AHU thường hiệu quả hơn.

Kết Luận

AHU và FCU không phải là hai thiết bị thay thế nhau mà là hai thành phần bổ sung trong hệ thống HVAC. AHU đảm nhiệm xử lý không khí trung tâm và đảm bảo IAQ, trong khi FCU cung cấp khả năng làm lạnh linh hoạt cho từng khu vực.

Trong nhiều trường hợp, bạn cũng nên sử dụng dịch vụ tẩy rửa AHU để đảm bảo hệ thống hoạt động tối ưu. Việc lựa chọn đúng hoặc kết hợp hợp lý AHU và FCU sẽ giúp:

• tối ưu hiệu suất hệ thống
• tiết kiệm năng lượng
• đảm bảo chất lượng không khí
